Una guía completa, paso a paso, pensada para que entiendas desde cero todo lo que necesitás saber sobre racks: tamaños, equipos, componentes, herramientas y las mejores prácticas profesionales.
Empecemos por lo más básico: entender qué es un rack y para qué sirve.

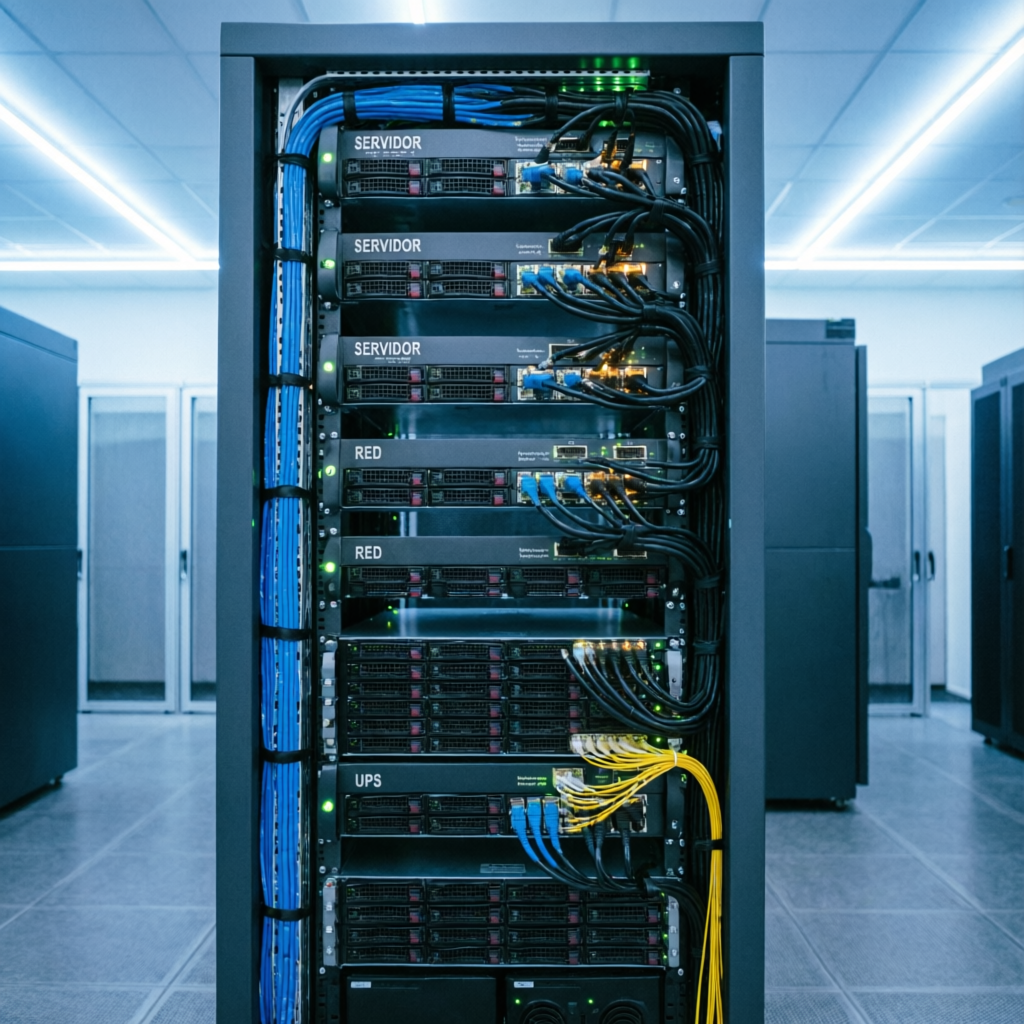

Un rack de servidores (también llamado gabinete de rack o armario rack) es una estructura metálica diseñada para alojar equipos electrónicos de forma segura y organizada. Es como un "mueble tecnológico" donde van montados los servidores, switches, routers, y todo el equipamiento de red y TI.
Imaginá un estante metálico muy resistente, con agujeros a los costados donde se atornillan los equipos. Esa es básicamente la idea. Pero está diseñado con normas internacionales muy específicas para que todo sea compatible.

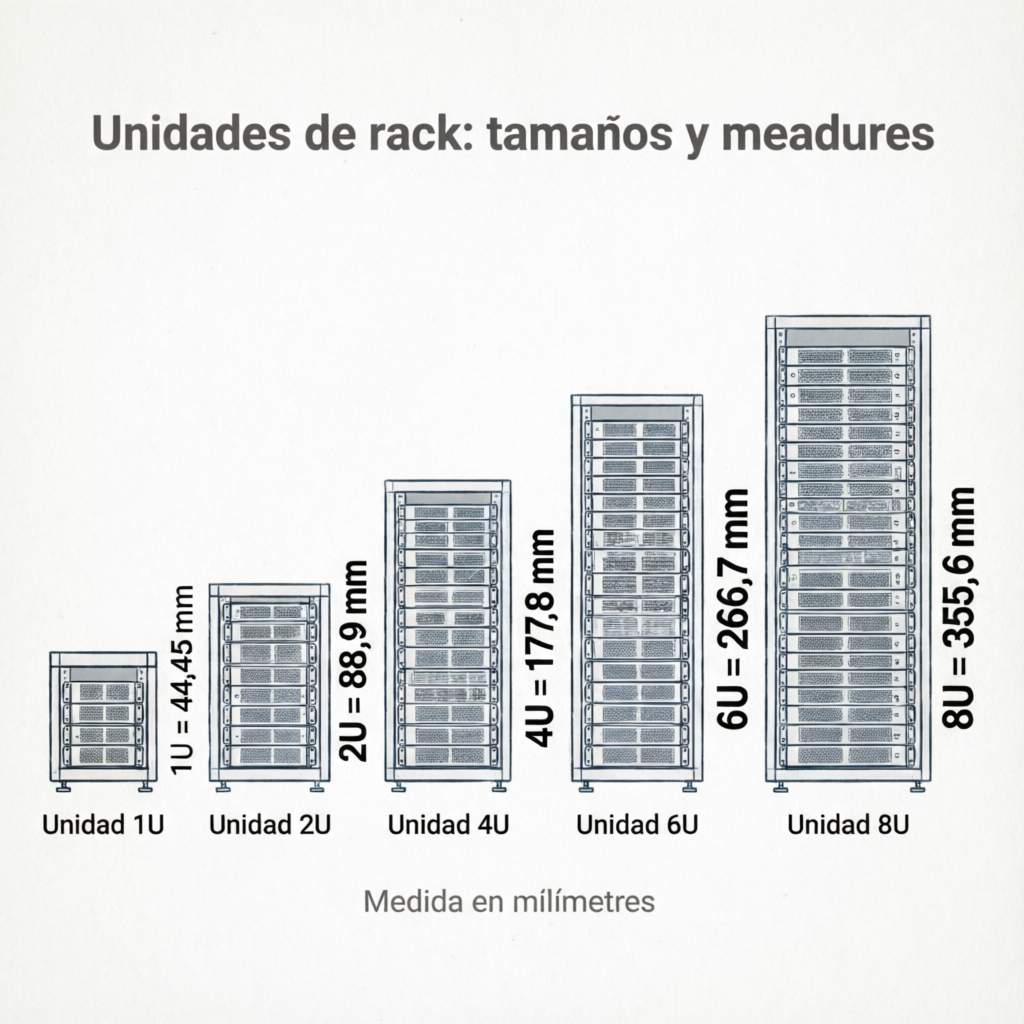

La "U" significa "Unit" (Unidad de rack). Es una unidad de medida estandarizada internacionalmente (norma EIA-310) que define la altura de los equipos que se montan en el rack. 1U = 1.75 pulgadas = 44.45 mm.
Los racks se usan en centros de datos (data centers), salas de servidores, y también en empresas más pequeñas que necesitan tener varios equipos organizados en un solo lugar.
Los racks vienen en diferentes alturas, anchos y profundidades. Conocé cada uno para elegir el correcto según tu necesidad.
Son racks pequeños que se montan en la pared. Ideales para oficinas chicas, hogares o puntos de red remotos. No necesitan piso especial.
Racks de piso de tamaño compacto. Se apoyan directamente sobre el suelo y permiten alojar una cantidad moderada de equipos.
El tamaño más común para empresas medianas. Ofrece buen espacio sin ocupar demasiado lugar en la sala.
El estándar de la industria para data centers. Es la altura máxima más utilizada y permite alojar gran cantidad de equipos.
Racks sin puertas laterales ni paneles. Se usan cuando no se necesita contención de aire ni seguridad física. Son más económicos.
Además de la altura en U, hay medidas fijas de ancho y profundidad que determinan qué equipos caben en el rack.
| Unidad (U) | Altura en mm | Altura en pulgadas | Uso típico |
|---|---|---|---|
| 1U | 44.45 mm | 1.75" | Switches, routers, servidores delgados |
| 2U | 88.90 mm | 3.50" | Servidores de 1 y 2 procesadores |
| 3U | 133.35 mm | 5.25" | Servidores con más bahías de disco |
| 4U | 177.80 mm | 7.00" | Servidores grandes, GPUs, almacenamiento |
| 5U | 222.25 mm | 8.75" | Equipos especializados |
| 6U | 266.70 mm | 10.50" | Chasis blade, UPS |
| 8U | 355.60 mm | 14.00" | Arrays de almacenamiento grandes |
| 10U | 444.50 mm | 17.50" | Equipos muy grandes |
| 12U | 533.40 mm | 21.00" | UPS de gran capacidad |

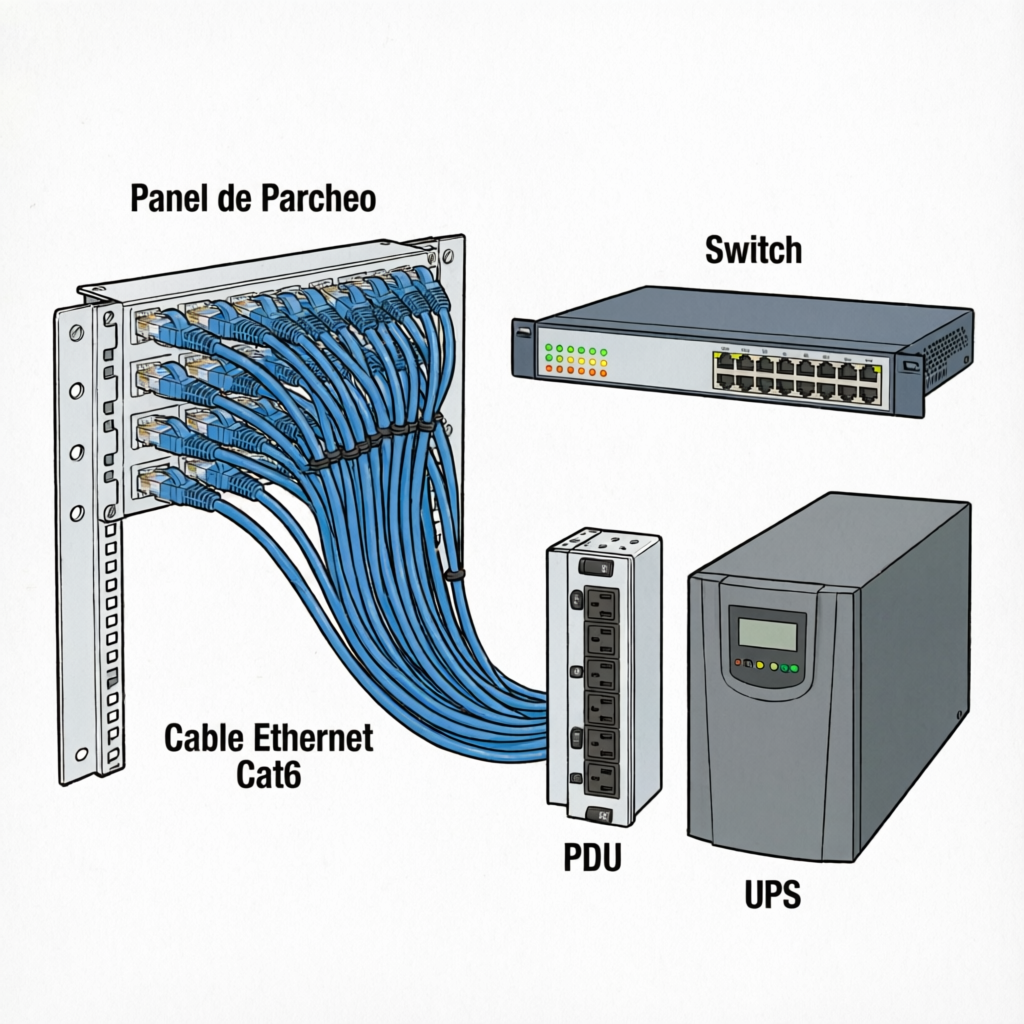

Cada equipo tiene una función específica. Conocé todos los tipos de equipos que podés encontrar dentro de un rack de servidores.
Los servidores son computadoras especializadas diseñadas para funcionar 24/7. Procesan, almacenan y distribuyen datos. Son los equipos más importantes del rack.
El switch es el dispositivo que conecta todos los equipos entre sí dentro de la red. Permite que los servidores, computadoras y otros dispositivos se comuniquen.
El panel de parcheo es como un "tablero de enchufes" para cables de red. Todos los cables que vienen desde las paredes, escritorios y oficinas terminan acá, organizados y etiquetados.
El UPS es una batería de respaldo que mantiene encendidos los equipos cuando se corta la electricidad. Da tiempo suficiente para apagar los servidores de forma segura o esperar a que vuelva la luz.
La PDU es como una "zapatilla" profesional que va montada dentro del rack. Distribuye la energía eléctrica a todos los equipos del rack de forma segura y organizada.
Los gestores de cables son accesorios que ayudan a organizar y dirigir los cables de forma prolija dentro del rack. Un rack bien organizado es más fácil de mantener y tiene mejor ventilación.
Los sistemas de almacenamiento guardan todos los datos de la organización: archivos, bases de datos, copias de respaldo, etc. Son fundamentales para cualquier infraestructura.
El firewall es el dispositivo de seguridad que filtra el tráfico de red. Decide qué conexiones están permitidas y cuáles deben bloquearse. Es la primera línea de defensa contra ataques.

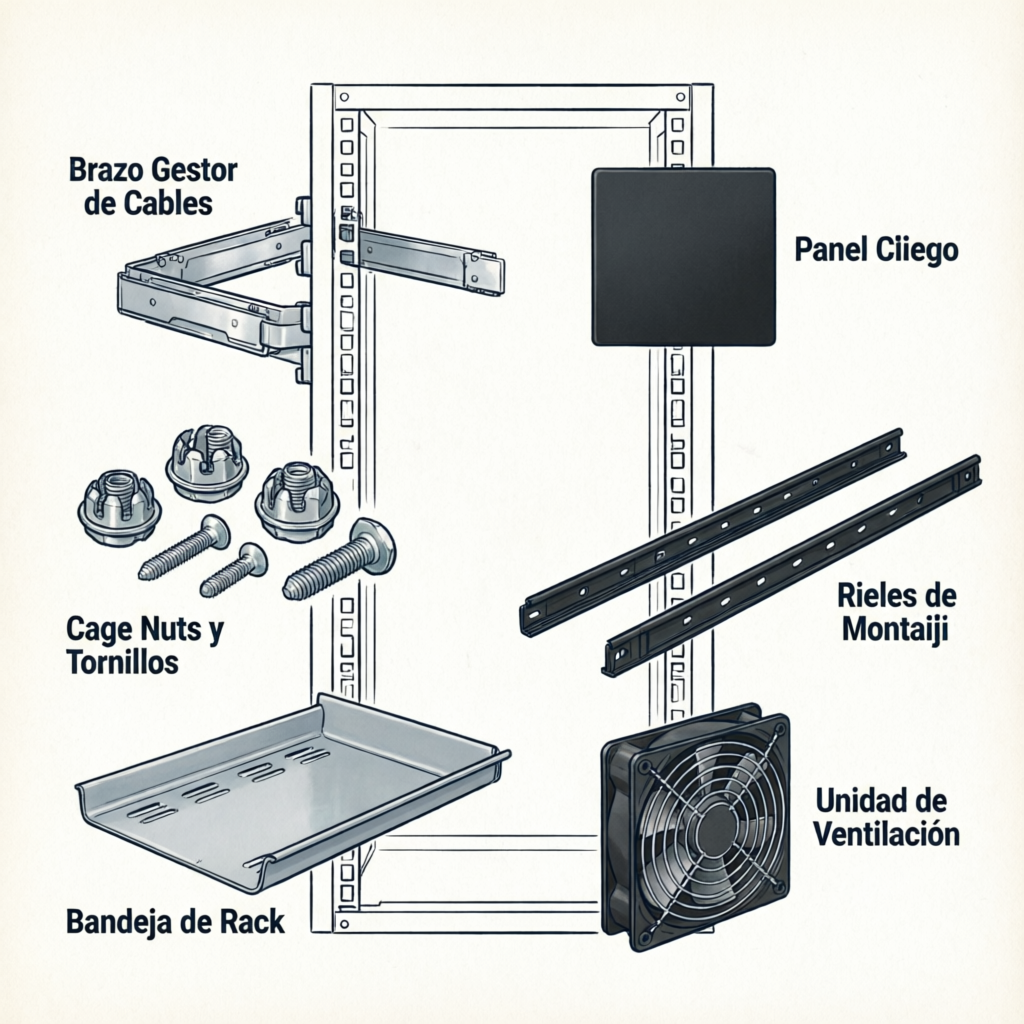

Además de los equipos principales, hay componentes esenciales que hacen funcionar todo correctamente.
Tuercas especiales que se insertan en los agujeros cuadrados del riel del rack. Son las que reciben los tornillos que sujetan los equipos. Son fundamentales: sin ellas, no podés atornillar nada. Vienen en bolsas de 20 a 50 unidades.
Tornillos especiales (generalmente M6) que se enroscan en las cage nuts para sujetar los equipos. Hay de diferentes largos según el grosor del equipo. Cada equipo necesita 4 tornillos (2 por lado).
Son las guías que se atornillan al rack y permiten deslizar el servidor hacia adentro como si fuera un cajón. Los servidores más pesados siempre necesitan rieles. Los switches livianos se pueden atornillar directo.
Estantes planos que se montan en el rack para colocar equipos que no son tipo rack, como laptops, herramientas, UPS de escritorio o monitores. Vienen fijas o deslizantes.
Chapas metálicas que tapan los espacios vacíos del rack. Son muy importantes porque mejoran el flujo de aire (evitan que el aire frío se mezcle con el caliente) y dan un aspecto profesional. Se colocan en cada U que queda libre.
Unidades de ventilación que se montan en el rack para extraer el aire caliente. Se colocan generalmente en la parte superior del rack. Ayudan a mantener los equipos a temperatura adecuada.
Las etiquetas son esenciales para saber qué equipo es cada uno, qué IP tiene, a dónde van los cables. Se usan etiquetas adhesivas, tags colgantes para cables, y etiquetas de puerto. Sin etiquetado, el mantenimiento es una pesadilla.
Los racks profesionales tienen puertas delanteras (generalmente perforadas para ventilación) y puertas traseras. Incluyen cerradura para seguridad física. Algunos tienen puertas de vidrio templado.
Cables RJ45 para conectar equipos. Cat5e: hasta 1 Gbps, Cat6: hasta 10 Gbps (recomendado), Cat6a: 10 Gbps a mayor distancia. Usá cables del color adecuado para cada tipo de conexión y de la longitud justa.
Los cables de energía que conectan cada equipo a la PDU. C13-C14: el más común para servidores y switches. C19-C20: para equipos de alto consumo. Siempre usá cables de la longitud adecuada.
Dispositivos que monitorean la temperatura dentro del rack. Se conectan a sistemas de monitoreo y envían alertas si la temperatura sube demasiado. Previenen daños por sobrecalentamiento.
Canaletas o dedos de plástico que se montan a los costados del rack para canalizar los cables de forma ordenada. Mantienen los cables separados del flujo de aire y facilitan el mantenimiento.

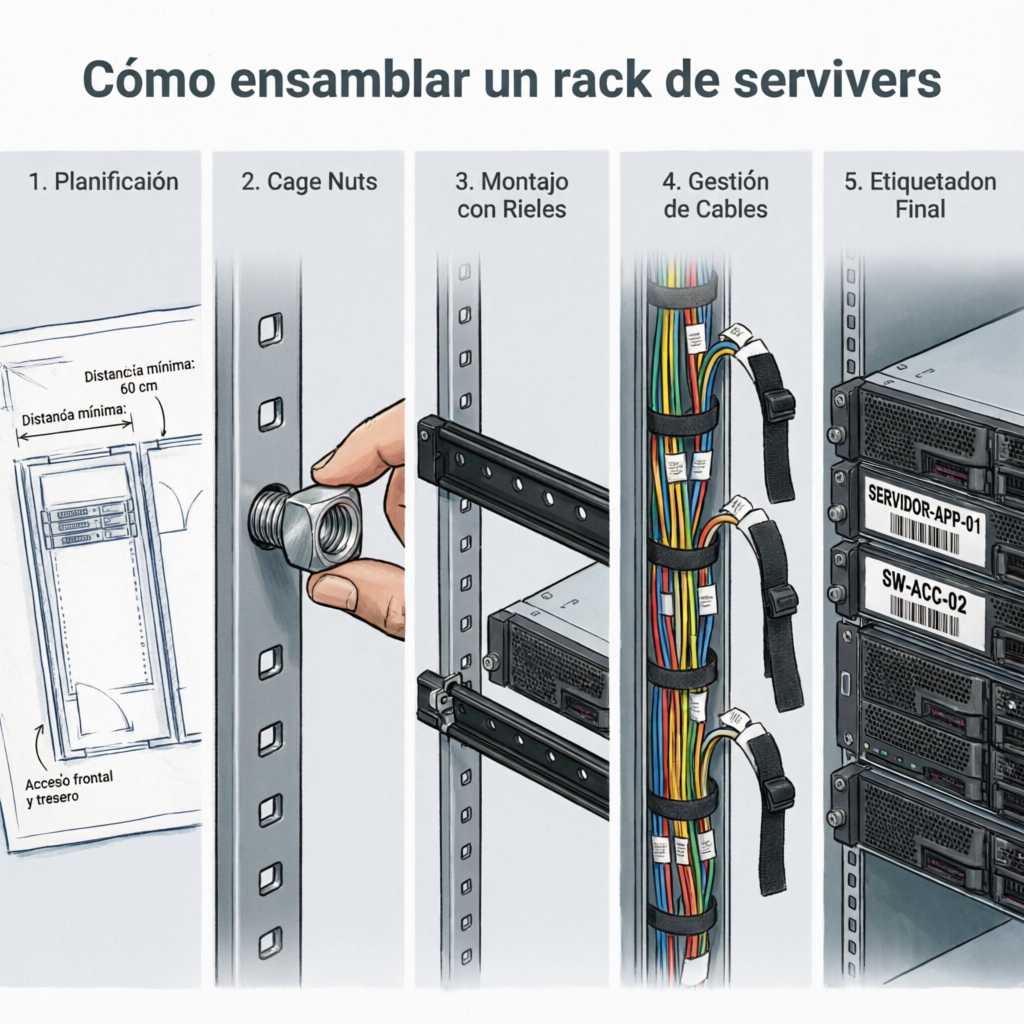

Seguí estos pasos en orden para armar tu rack de forma profesional. Cada paso incluye consejos y advertencias importantes.
Antes de tocar cualquier equipo, dibujá un plano del rack. Anotá qué equipos vas a colocar, en qué orden y en qué posición U. Esto evita errores costosos y te da una guía clara a seguir.
Reglas de planificación:
Consejo: Usá una planilla de cálculo o dibujá en papel. Anotá: posición U, nombre del equipo, IP, y función. Esto te servirá como documentación permanente.
Elegí un lugar adecuado para el rack: piso firme, nivelado, con buena ventilación, acceso a electricidad y red. Si es un rack de piso, asegurate de que esté bien anclado al piso para evitar vuelcos.
Verificá que el rack esté completo: rieles laterales, puertas, bandejas superiores, y que los rieles de montaje estén bien fijos. Si el rack viene desarmado, seguí las instrucciones del fabricante.
Importante: Un rack lleno puede pesar más de 500 kg. Asegurate de que el piso soporte el peso. Los racks de más de 42U deben anclarse obligatoriamente al piso.
Las cage nuts (tuercas jaula) son el primer paso físico en el rack. Se insertan en los agujeros cuadrados de los rieles verticales del rack.
Cómo instalarlas:
Consejo: Contá los agujeros desde abajo hacia arriba. El primer agujero de cada U es el que marca el inicio. Usá cinta de pintor para marcar las posiciones antes de insertar.
Los rieles son las guías que permiten deslizar el servidor dentro del rack. Cada servidor que pese más de 5 kg debería llevar rieles.
Pasos:
Seguridad: Los servidores pesan entre 15 y 40 kg. Siempre trabajá con alguien más. Nunca intentes montar un servidor solo. Usá guantes para evitar cortes con los bordes metálicos.
Seguí tu plan de ubicación y montá los equipos de abajo hacia arriba. Empezá por los más pesados (UPS, almacenamiento) y terminá con los más livianos (switches, paneles de parcheo).
Orden recomendado de montaje:
Consejo: Dejá al menos 1U de espacio entre equipos muy calientes para mejorar la circulación de aire. No apiles servidores uno arriba del otro sin espacio intermedio.
Conectá la PDU a la toma de corriente del edificio y luego conectá cada equipo a la PDU usando cables de alimentación adecuados.
Reglas de conexión eléctrica:
Peligro eléctrico: Trabajá con las manos secas. No conectes equipos con las manos mojadas. Si no estás seguro, consultá con un electricista matriculado.
Conectá todos los cables de red entre los equipos. La conexión básica es: Pared → Panel de Parcheo → Cable de Parcheo → Switch → Equipos.
Flujo de conexión:
Consejo de colores: Usá colores de cable consistentes. Por ejemplo: azul para datos, amarillo para VoIP, rojo para seguridad/cámaras, verde para administración.
Este es el paso que diferencia un rack profesional de un desastre. La organización de cables es fundamental para el mantenimiento futuro.
Técnicas de organización:
Regla de oro: Si podés seguir un cable con la vista desde un extremo hasta el otro sin perderlo, tenés una buena organización.
Etiquetá cada equipo, cada cable, cada puerto. Esto es lo que te va a salvar cuando alguien pregunte "¿qué hace este cable?" dentro de 6 meses.
Qué etiquetar:
Formato de etiqueta recomendado: "SW01-P03 → SRV02-NIC1 | 192.168.1.10" (Switch 01 Puerto 3 → Servidor 02 NIC 1 | IP del servidor)
Antes de dar por terminado, verificá que todo funcione correctamente. Esta es la etapa de pruebas y validación.
Lista de verificación:
¡Felicitaciones! Si completaste todos los pasos, tenés un rack profesional, seguro y bien organizado. Ahora podés agregar o quitar equipos en el futuro sin problemas.
Arrastrá los equipos al rack y organizalos vos mismo. Practicá la planificación antes de hacerlo en la realidad.
Arrastrá equipos acá o hacé clic en ellos para agregarlos
Rack 42U - Comenzá desde abajo (pesados primero)
Estos consejos te van a diferenciar como un profesional de infraestructura. Son las reglas que siguen los técnicos en data centers reales.
Mantené la temperatura del rack entre 18°C y 27°C. Usá paneles ciegos en todos los espacios vacíos para evitar que el aire frío y caliente se mezclen. Instalá ventiladores extractores en la parte superior.
Siempre colocá los equipos más pesados en la parte inferior del rack. El UPS y el almacenamiento van abajo. Los switches y paneles de parcheo arriba. Esto evita que el rack se vuelque y facilita el mantenimiento.
Separá siempre los cables de red y energía por diferentes lados del rack. Usá velcro en vez de bridas plásticas (no aprietan ni dañan los cables). Un rack bien cableado es fácil de mantener.
Etiquetá todo: equipos, cables, puertos, tomas de energía. Usá un formato estándar y documentalo. En 6 meses, vos mismo vas a agradecer haberte tomado el tiempo de etiquetar bien.
Sacá fotos del rack antes, durante y después del armado. Estas fotos son tu mejor herramienta para solución de problemas futura y para mostrarle a otros cómo está organizado todo.
Revisá el rack cada 3 a 6 meses: limpiá filtros, verificá temperatura, chequeá que los LEDs de los equipos estén normales, actualizá la documentación. Un rack bien mantenido dura muchos años.
Mantené las puertas del rack siempre cerradas y con llave. Solo el personal autorizado debe tener acceso. Un rack abierto es un riesgo de seguridad y de temperatura.
Implementá monitoreo de temperatura, humedad y consumo eléctrico. Configurá alertas para recibir notificaciones si algo sale mal. Es mejor prevenir que lamentar.
Las dudas más comunes de los estudiantes de infraestructura. Hacé clic en cada pregunta para ver la respuesta.
Depende del tamaño y la calidad. Un rack de pared de 9U puede costar entre $50.000 y $150.000 ARS. Un rack de piso de 42U profesional con puertas y ventilación puede costar entre $300.000 y $800.000 ARS. Marcas como APC, Rittal, Tripp Lite y CyberPower son las más usadas en la industria.
Para racks chicos (de pared o hasta 12U) podés hacerlo solo. Pero para racks de 24U o más, siempre necesitás ayuda. Los racks vacíos ya pesan 50 a 100 kg, y llenos pueden superar los 500 kg. Además, montar servidores de 20 a 40 kg requiere dos personas por seguridad.
Sin paneles ciegos, el aire frío del frente del rack se mezcla con el aire caliente de la parte trasera. Esto hace que los equipos trabajen más calientes, consuman más energía y tengan una vida útil más corta. Además, el rack se ve poco profesional. Los paneles ciegos son baratos (unos pocos pesos cada uno) y hacen una gran diferencia.
En teoría, 42 equipos de 1U cada uno. Pero en la práctica, necesitás espacio para: gestores de cables (2 a 4U), paneles de parcheo (1 a 2U), PDU (0 a 1U), espacio de ventilación entre equipos calientes (varios U), y paneles ciegos. Un rack de 42U bien organizado típicamente aloja entre 20 y 30 equipos reales.
Depende de la cantidad de equipos y el ambiente. Para un rack chico con pocos equipos, los ventiladores del rack pueden ser suficientes. Para racks con muchos servidores (más de 5kW de consumo), necesitás aire acondicionado dedicado. La regla general: si la temperatura del rack supera los 27°C, necesitás más refrigeración.
Cat5e: Soporta hasta 1 Gbps, es el mínimo aceptable hoy. Cat6: Soporta hasta 10 Gbps en distancias cortas (hasta 55m), es el recomendado para instalaciones nuevas. Cat6a: Soporta 10 Gbps en distancias completas (100m), es el ideal para data centers. La diferencia está en la calidad del cable y el blindaje. Cat6a es más grueso y más difícil de instalar.
Los cables de energía generan interferencia electromagnética que puede afectar la señal de los cables de red, especialmente en cables no blindados (UTP). Separarlos (idealmente por lados opuestos del rack) reduce esta interferencia y mejora la calidad de la conexión. Además, por seguridad: si un cable de energía se daña, no debería afectar los cables de datos.
Un servidor rack es un equipo completo e independiente que se monta directamente en el rack. Un servidor blade es una placa muy delgada (como una cuchilla) que se inserta en un chasis especial (que ocupa 6U a 12U del rack). El chasis comparte fuente de energía, ventiladores y switches entre todos los blades. Los blades son más densos (más servidores en menos espacio) pero menos flexibles individualmente.
Diccionario de todos los términos técnicos que encontraste en esta guía. Guardalo como referencia rápida.
